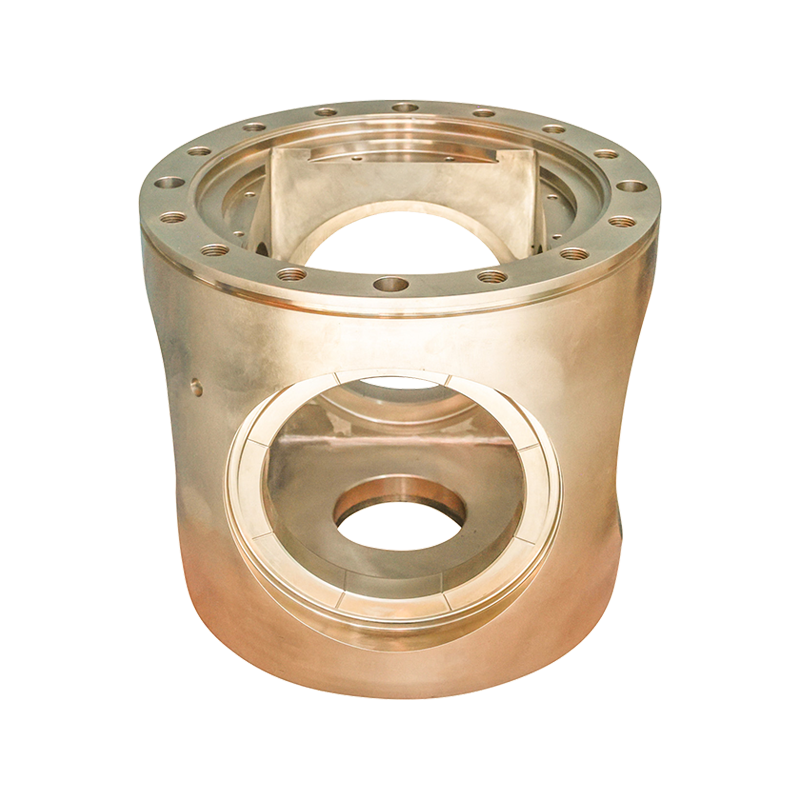

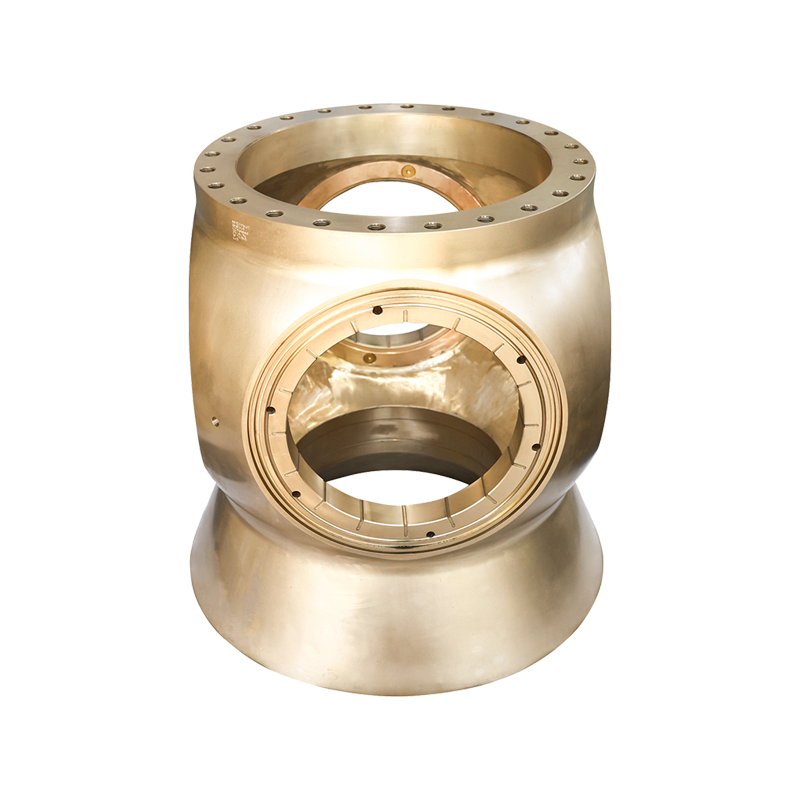

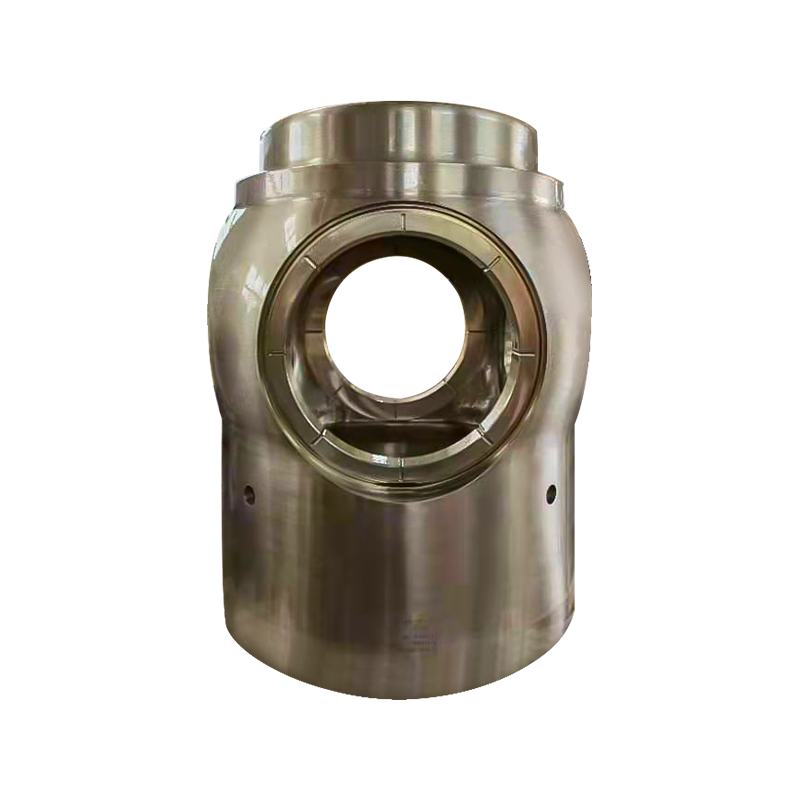

Trung tâm CPP hàng hải

Trong hệ thống Cánh quạt bước có thể điều khiển, Trung tâm CPP là thành phần chính kết nối các cánh quạt và hệ thống truyền lực, đồng thời đảm nhận các chức năng cốt lõi là điều chỉnh góc cánh, truyền lực và ổn định hệ thống. Độ chính xác và hiệu suất trong thiết kế của nó trực tiếp xác định tốc độ phản hồi, mức hiệu suất năng lượng và độ tin cậy vận hành của hệ thống CPP và là "trung tâm thần kinh" trong hệ thống đẩy tàu.

Hub CPP có cấu trúc phức tạp và phức tạp, tích hợp cơ chế điều chỉnh khoảng cách, hệ thống bịt kín và các bộ phận truyền lực bên trong, chủ yếu bao gồm các bộ phận sau:
Cơ cấu điều chỉnh khoảng cách: Thành phần cốt lõi bao gồm piston thủy lực, thanh truyền, trục lệch tâm và thanh trượt. Pít-tông di chuyển dưới áp suất của dầu thủy lực, và trục lệch tâm được dẫn động để quay qua thanh nối, và cuối cùng lưỡi dao quay quanh trục để điều chỉnh bước. Ví dụ, Công ty TNHH Cánh quạt Trấn Giang Jinye sử dụng cơ chế liên kết gia công có độ chính xác cao trong các sản phẩm CPP của mình để đảm bảo rằng sai số điều chỉnh góc lưỡi dao được kiểm soát trong phạm vi ±0,1°.
Hệ thống bịt kín: Do môi trường nước biển tồn tại lâu dài nên phải trang bị nhiều phớt cơ khí (như phớt dầu khung, vòng chữ O) ở hai đầu của Hub để ngăn nước biển xâm nhập vào bên trong và làm nhiễm bẩn dầu thủy lực, đồng thời tránh rò rỉ dầu thủy lực và gây ô nhiễm biển.
Cụm truyền động: bao gồm kết cấu ống bọc, ổ trục và rãnh then, có nhiệm vụ truyền mô-men xoắn của máy chính từ trục truyền động đến lưỡi dao đồng thời chịu tải trọng hướng tâm và hướng trục sinh ra do chuyển động quay của lưỡi dao.

Quy trình làm việc: Khi cầu ra lệnh điều chỉnh khoảng cách, trạm bơm thủy lực xuất dầu áp suất vào xi lanh dầu trong Hub, đẩy piston chuyển động dọc trục và chuyển chuyển động tuyến tính thành chuyển động quay của lưỡi dao thông qua cơ cấu thanh kết nối, từ đó thay đổi bước. Phạm vi điều chỉnh cao độ thường là -30° (đảo ngược) đến 30° (định hướng), cho phép thay đổi lực đẩy liên tục và không ngừng.

Điều chỉnh khoảng cách chính xác, thích ứng với nhiều điều kiện làm việc
Là bộ phận điều khiển trực tiếp góc cánh, Trung tâm CPP có thể chuyển đổi độ cao từ tiến sang lùi trong 0,5-2 giây mà không cần thay đổi tay lái chính, cải thiện đáng kể tính linh hoạt điều khiển của tàu. Ví dụ, trong hoạt động của tàu kéo, việc điều chỉnh khoảng cách nhanh chóng của Hub có thể khởi động và dừng ngay lập tức và di chuyển theo chiều ngang, đồng thời khớp chính xác với việc điều chỉnh tư thế của tàu được kéo.
Truyền tải điện hiệu quả và giảm tiêu thụ năng lượng
Hiệu suất truyền tải điện của Hub cần được duy trì trên 95%, hệ số ma sát của các ổ trục bên trong cũng như thiết kế đồng tâm của hệ thống trục ảnh hưởng trực tiếp đến việc thất thoát năng lượng. Trấn Giang Jinye cải thiện hiệu suất truyền tải điện bằng cách tối ưu hóa cấu trúc bên trong của Hub (chẳng hạn như sử dụng ổ lăn thay vì ổ trượt), giúp tàu giảm mức tiêu thụ nhiên liệu trên mỗi đơn vị quãng đường.

Niêm phong và bảo vệ để thích ứng với môi trường khắc nghiệt
Phun muối, phù sa và nhiệt độ thấp trong môi trường biển có thể ăn mòn Hub nên vỏ của nó thường được làm bằng đồng niken-nhôm chống ăn mòn hoặc gang có độ bền cao. Hệ thống bịt kín bên trong cần phải vượt qua các bài kiểm tra áp suất trên 10 bar để đảm bảo hoạt động đáng tin cậy lâu dài ở vùng biển sâu hoặc vùng nước bị ô nhiễm nặng.
Hệ thống tương thích, tích hợp điều khiển thông minh
Hub CPP hiện đại có thể được liên kết với hệ thống quản lý năng lượng tàu (PMS) và có thể giám sát góc cánh, áp suất dầu và nhiệt độ trong thời gian thực thông qua các cảm biến và tự động tối ưu hóa bước dựa trên dữ liệu như tốc độ và tải trọng. Ví dụ, trong quá trình chèo thuyền chở khách và roulette, hệ thống có thể tự động điều chỉnh độ cao theo độ dốc của tuyến đường, để máy chủ luôn hoạt động trong điều kiện làm việc tốt nhất.

Thiết kế của CPP Hub cần được tùy chỉnh theo kịch bản vận hành của tàu để đáp ứng các nhu cầu năng lượng và áp lực môi trường khác nhau:
Tàu kỹ thuật hàng hải (chẳng hạn như tàu cung cấp giàn khoan): Chúng yêu cầu định vị chính xác thường xuyên và tốc độ thấp. Cơ chế điều chỉnh khoảng cách của Hub cần có khả năng tinh chỉnh tần số cao. Chúng thường được trang bị hệ thống thủy lực phụ để đạt được mức điều chỉnh góc 0,1° nhằm đảm bảo tàu duy trì trạng thái ổn định trước gió và sóng.
Các tàu buôn lớn (như tàu container và tàu chở dầu): Tập trung vào hiệu quả sử dụng năng lượng và độ tin cậy. Hub áp dụng thiết kế đường kính lớn (một phần lên tới 3-5 mét) và được làm bằng hợp kim có độ bền cao để chịu được tải trọng liên tục dưới lực đẩy mười nghìn tấn, đồng thời giảm lực cản dòng nước qua lớp vỏ được sắp xếp hợp lý.

Các tàu đặc biệt (như tàu phá băng, tàu nghiên cứu khoa học): Khi đối mặt với môi trường khắc nghiệt như nhiệt độ thấp và tác động của băng, hệ thống kín của Hub cần được làm bằng vật liệu cao su chịu nhiệt độ thấp, vỏ tăng lớp phủ chống mài mòn và thiết kế khe hở của cơ chế điều chỉnh khoảng cách có tính đến độ co rút ở nhiệt độ thấp để tránh các bộ phận bị kẹt.
Tàu thủy nội địa (như tàu phà, tàu chở hàng): Do đường thủy nông và nhiều bùn cát nên Hub cần được trang bị thiết bị lọc chống cặn và các ổ trục có khả năng tự bôi trơn để giảm hư hỏng do mòn bùn và cát.
Lấy hoạt động của Trấn Giang Jinye làm ví dụ, đây là Trung tâm CPP được tùy chỉnh bởi một tàu nghiên cứu khoa học vùng cực. Thông qua thử nghiệm nhiệt độ thấp -40oC, hệ thống bịt kín có thể chịu được áp suất tức thời 15MPa do tác động của băng, đáp ứng nhu cầu vận hành trong môi trường khắc nghiệt.

Với việc nâng cấp vận tải xanh và trí thông minh, sự phát triển công nghệ của CPP Hub có ba hướng chính:
Đổi mới vật chất
Các vật liệu composite mới (chẳng hạn như nhựa gia cố bằng sợi carbon) đã bắt đầu được sử dụng trong vỏ Hub, giúp giảm trọng lượng hơn 30% so với vật liệu kim loại truyền thống và cũng có khả năng chống ăn mòn tốt hơn; vòng bi bên trong được làm bằng lớp phủ gốm và hệ số ma sát giảm 50%, kéo dài tuổi thọ sử dụng lên hơn 20.000 giờ.
Chẩn đoán thông minh và bảo trì dự đoán
Tích hợp cảm biến rung, cảm biến nhiệt độ và cảm biến áp suất dầu để phân tích trạng thái hoạt động của Hub theo thời gian thực thông qua tính toán biên và cảnh báo trước các lỗi có thể xảy ra. Ví dụ, khi phát hiện nhiệt độ ổ trục tăng bất thường, hệ thống có thể tự động điều chỉnh lưu lượng dầu thủy lực để làm mát và gửi lời nhắc bảo trì cho đội.

Thiết kế tích hợp
Cơ chế điều chỉnh khoảng cách tích hợp với các trạm bơm thủy lực giúp giảm kết nối đường ống và giảm rủi ro rò rỉ; đồng thời, công nghệ in 3D được sử dụng để chế tạo các cấu trúc phức tạp bên trong, giảm 40% số lượng bộ phận của Hub và nâng cao hiệu suất lắp ráp lên 50%.
Các công ty như Trấn Giang Jinye đã lên kế hoạch trong các lĩnh vực này. Hub CPP thông minh ra mắt vào năm 2024 đã được kết nối với hệ thống song sinh kỹ thuật số của tàu, hệ thống này có thể cải thiện hơn nữa hiệu quả quảng bá thông qua mô phỏng ảo.

Là "bộ não" của chân vịt bước có thể điều chỉnh được, quá trình phát triển công nghệ của CPP Hub trải qua quá trình nâng cấp hệ thống động cơ đẩy tàu từ điều khiển cơ học sang cộng tác thông minh. Đánh giá theo thực tiễn của các nhà sản xuất như Zhenjiang Jinye, xử lý có độ chính xác cao, thiết kế tùy chỉnh và tích hợp thông minh là khả năng cạnh tranh cốt lõi của CPP Hub. Trong tương lai, với việc cải thiện các tiêu chuẩn tàu xanh, CPP Hub với hiệu suất cao, mức tiêu thụ thấp và chức năng chẩn đoán thông minh sẽ trở thành xu hướng chủ đạo, cung cấp hỗ trợ chính cho quá trình chuyển đổi carbon thấp của ngành vận tải biển.
