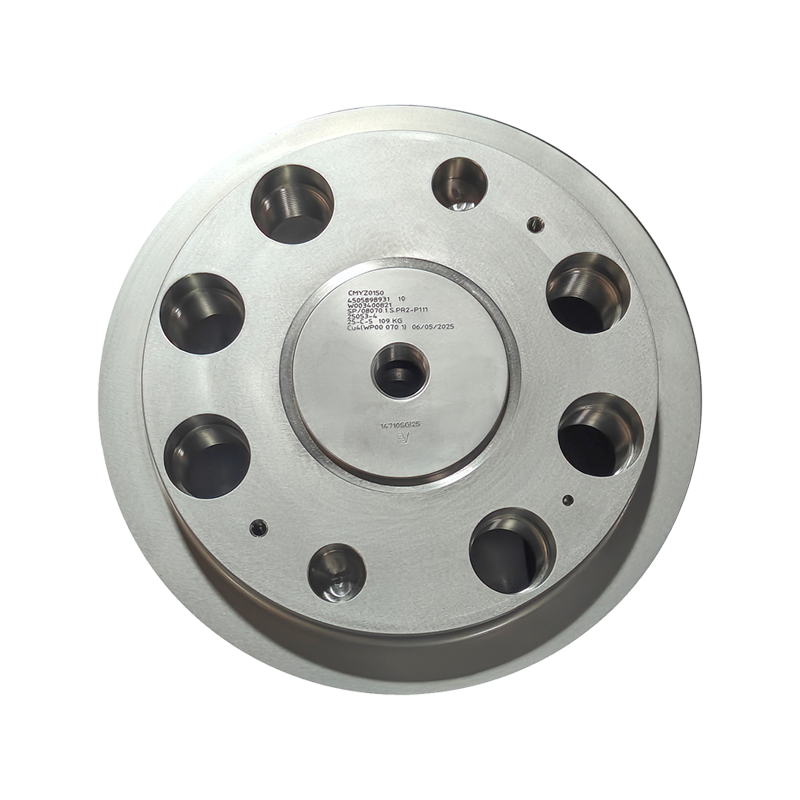

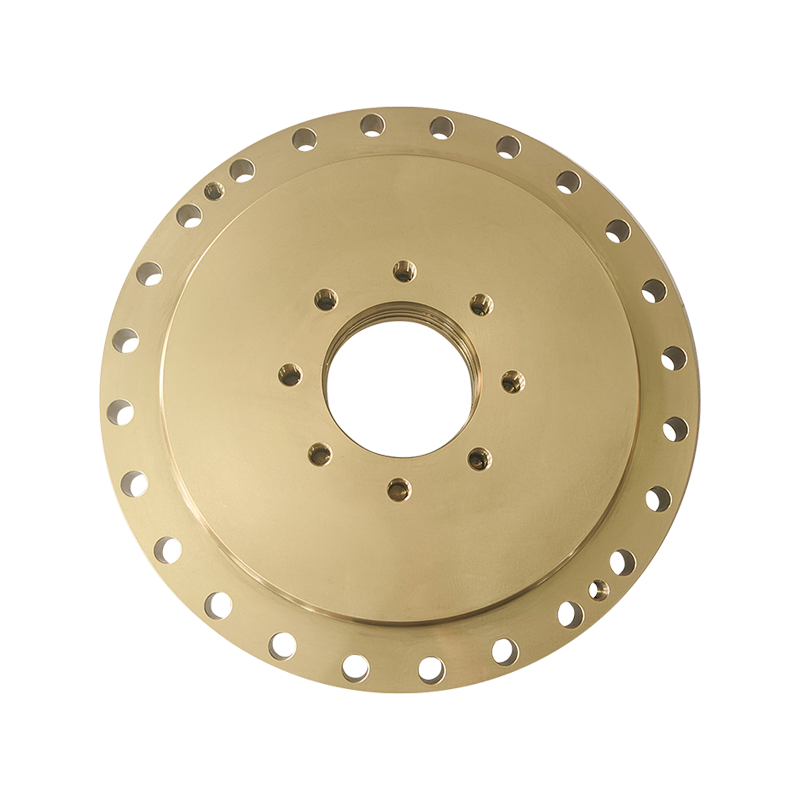

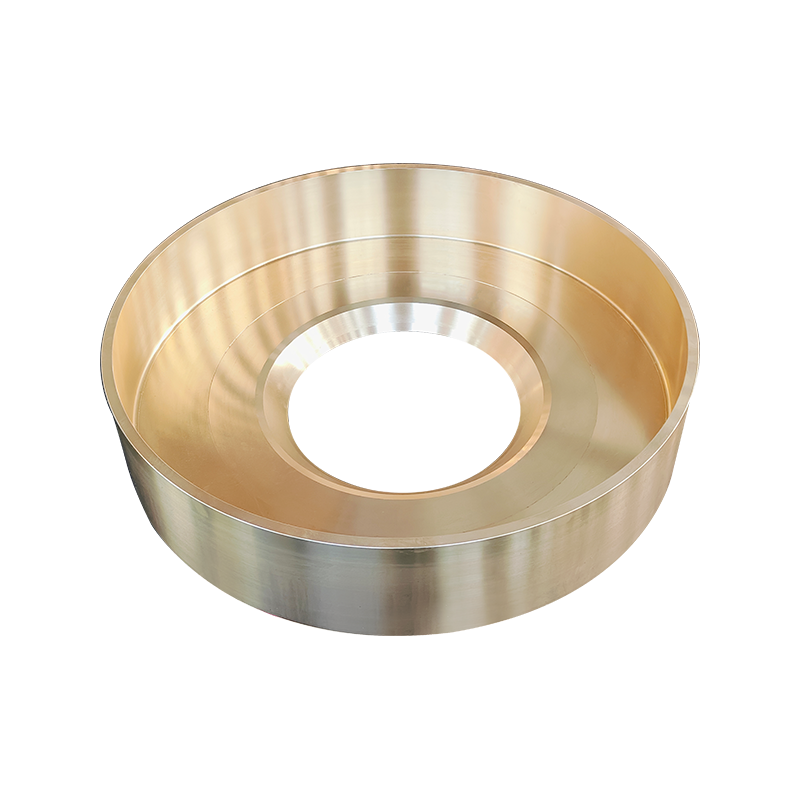

Nắp mặt bích cánh quạt

1. Cấu tạo và chức năng của Nắp bích cánh quạt
Mặt bích chân vịt (Propeller Flange) là bộ phận quan trọng kết nối giữa moay ơ chân vịt và trục truyền động. Nó đạt được sự kết nối chắc chắn giữa hai bên thông qua các bu lông và là “cầu nối” truyền công suất từ ​​trục truyền tới chân vịt. Vỏ mặt bích là bộ phận bảo vệ bao phủ phần kết nối này, chủ yếu bao gồm các bộ phận sau:
Thân bìa: thường được làm bằng gang, thép đúc hoặc vật liệu hợp kim có độ bền cao, hình dáng phù hợp với mặt bích (chủ yếu là hình tròn hoặc hình vuông) và có độ dày nhất định để chịu được tác động từ bên ngoài.
Các bộ phận bịt kín: Mặt trong của tấm bìa có thể được trang bị các vòng đệm hoặc miếng đệm cao su để ngăn nước biển, bùn và mảnh vụn xâm nhập vào khe hở kết nối mặt bích, đồng thời tránh các bu lông bị rỉ sét hoặc lỏng kết nối.
Cấu trúc cố định: được kết nối với mặt bích hoặc vỏ trục truyền động thông qua bu lông hoặc chốt để đảm bảo tấm che không bị rơi ra khi tàu di chuyển tốc độ cao hoặc điều kiện biển phức tạp.
Chức năng cốt lõi của nó tập trung vào hai khía cạnh: bảo vệ và bảo vệ:
Chống ô nhiễm và ăn mòn: Cô lập sự ăn mòn của các kết nối mặt bích bởi nước biển, phun muối, sinh vật phù du, v.v., ngăn chặn bu lông bị rỉ sét và hỏng ren, đồng thời tránh gián đoạn truyền tải điện do ăn mòn.
Tác động chống phá hủy: Khi tàu đang di chuyển hoặc cập bến, nó chặn tác động trực tiếp của các vật nổi trên mặt nước (như khối gỗ, sỏi) hoặc các thiết bị neo đậu trên mặt bích, bảo vệ các bu lông kết nối và mặt phẳng mặt bích khỏi bị hư hại.
Giảm nhiễu dòng nước: Một số vỏ mặt bích được tối ưu hóa áp dụng cấu trúc hợp lý, có thể làm giảm sự nhiễu loạn của dòng nước trong phần mặt bích, giảm khả năng chống nước và gián tiếp cải thiện hiệu suất đẩy.
Bảo trì dễ dàng: Một số nắp mặt bích có thể tháo rời giúp truy cập thuận tiện để kiểm tra thường xuyên trạng thái kết nối mặt bích (chẳng hạn như độ kín của bu lông, tình trạng mài mòn) và thực hiện bảo trì cơ bản mà không cần tháo dỡ toàn bộ cánh quạt.

2. Sự khác biệt về thiết kế trong các tình huống khác nhau
Thiết kế của Nắp mặt bích cánh quạt sẽ cho thấy sự khác biệt đáng kể tùy thuộc vào loại tàu, môi trường dẫn đường và thông số kỹ thuật chân vịt:
Các tàu buôn lớn (như tàu container, tàu chở dầu):
Mặt bích có kích thước lớn (thường có đường kính hơn 1 mét). Vỏ mặt bích phải được làm bằng thép đúc cường độ cao để chống lại tác động của áp suất cao biển sâu và dòng nước mạnh. Các bộ phận bịt kín hầu hết được làm bằng vật liệu fluoroelastic chống dầu và chống ăn mòn nước biển để đảm bảo chúng không bị lão hóa trong quá trình di chuyển lâu dài.
Tàu thủy nội địa (như tàu chở hàng, phà):
Có rất nhiều phù sa và thực vật thủy sinh trong môi trường giao thông thủy. Vỏ mặt bích thường được thiết kế có kết cấu chống cuốn (như bề mặt nhẵn, cạnh nghiêng) nhằm ngăn chặn thực vật thủy sinh cuốn vào mặt bích và khiến lực cản tăng lên. Đồng thời, có thể mở các lỗ thoát nước nhỏ ở dưới đáy tấm che để chống phù sa.
Các loại tàu đặc biệt (như tàu phá băng, tàu công trình hàng hải):
Đối mặt với các điều kiện khắc nghiệt như tác động của băng và điều kiện biển phức tạp, lớp phủ mặt bích sẽ có thiết kế dày hơn và thậm chí có thêm các gân gia cố. Vật liệu được nâng cấp lên thành hợp kim có độ bền nhiệt độ thấp tuyệt vời (như thép niken), đảm bảo không bị giòn ở nhiệt độ thấp và có khả năng chống va đập mạnh hơn.
Tàu cao tốc (như tàu cao tốc, tàu khách):
Tập trung vào cơ học chất lỏng, vỏ mặt bích chủ yếu áp dụng các thiết kế sinh học hợp lý (chẳng hạn như mô phỏng các đường cong cơ thể cá) để giảm lực cản dòng nước. Đồng thời, việc sử dụng vật liệu nhẹ (như hợp kim nhôm) có thể giảm trọng lượng tổng thể và tăng tốc độ.

3. Thích ứng với tiêu chuẩn đóng tàu
Là một bộ phận bảo vệ của hệ thống điện của tàu, việc sản xuất Vỏ mặt bích cánh quạt phải tuân thủ các thông số kỹ thuật của Tổ chức Hàng hải Quốc tế (IMO) và các tổ chức phân cấp khác nhau (như CCS, ABS, BV, KR, v.v.). Các tiêu chuẩn cốt lõi bao gồm:
Khả năng chống ăn mòn của vật liệu: Nó phải vượt qua bài kiểm tra phun muối (thường được yêu cầu trong hơn 500 giờ mà không bị rỉ sét rõ ràng) để đảm bảo tuổi thọ sử dụng của nó không dưới 5 năm trong môi trường biển.
Độ bền kết cấu: Nó cần chịu được tải trọng tác động nhất định (chẳng hạn như lực tác động tức thời 10kN) mà không bị biến dạng hoặc gãy. Độ bền kết nối giữa tấm che và mặt bích cần phải vượt qua bài kiểm tra độ rung (mô phỏng độ rung liên tục trong quá trình điều hướng tàu).
Hiệu suất bịt kín: Giữ nó ở áp suất nước 0,5MPa trong 30 phút mà không bị rò rỉ, ngăn nước biển xâm nhập vào kết nối mặt bích.
Lấy các doanh nghiệp chuyên nghiệp như Zhenjiang Jinye Propeller Co., Ltd. làm ví dụ, khi sản xuất các bộ phận hỗ trợ chân vịt, họ sẽ thiết kế vỏ mặt bích, chân vịt và mặt bích như một hệ thống tích hợp để đảm bảo khớp chính xác về kích thước (chẳng hạn như khoảng cách giữa tấm bìa và mặt bích được kiểm soát trong vòng 0,5mm) và vượt qua chứng nhận của xã hội phân loại để đảm bảo khả năng tương thích với toàn bộ hệ thống điện tàu.

4. Điểm bảo trì, thay thế
Để đảm bảo Nắp mặt bích cánh quạt tiếp tục hoạt động hiệu quả, cần chú ý những điểm sau trong quá trình bảo trì hàng ngày:
Kiểm tra thường xuyên: Kiểm tra xem các bu lông cố định tấm che có bị lỏng hay không và các gioăng đệm có bị lão hóa hoặc hư hỏng định kỳ 3-6 tháng một lần hay không (hoặc theo chu kỳ bảo dưỡng tàu). Nếu vòng cao su bị cứng hoặc nứt thì phải thay thế kịp thời.
Làm sạch và loại bỏ rỉ sét: Loại bỏ sinh vật biển và bùn bám trên bề mặt tấm phủ, mài vết rỉ sét trên thân tấm phủ và sơn chống rỉ để kéo dài tuổi thọ.
Xác minh khả năng thích ứng: Khi thay thế tấm che mặt bích, cần đảm bảo kích thước và chất liệu của tấm che mới phù hợp với mặt bích ban đầu để tránh hỏng phốt hoặc tăng khả năng cản dòng nước do sai lệch kích thước.
